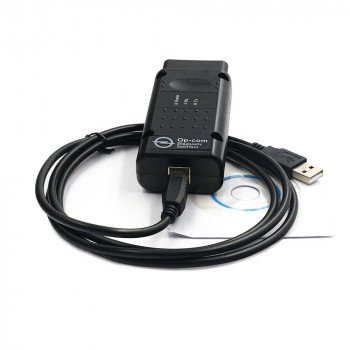

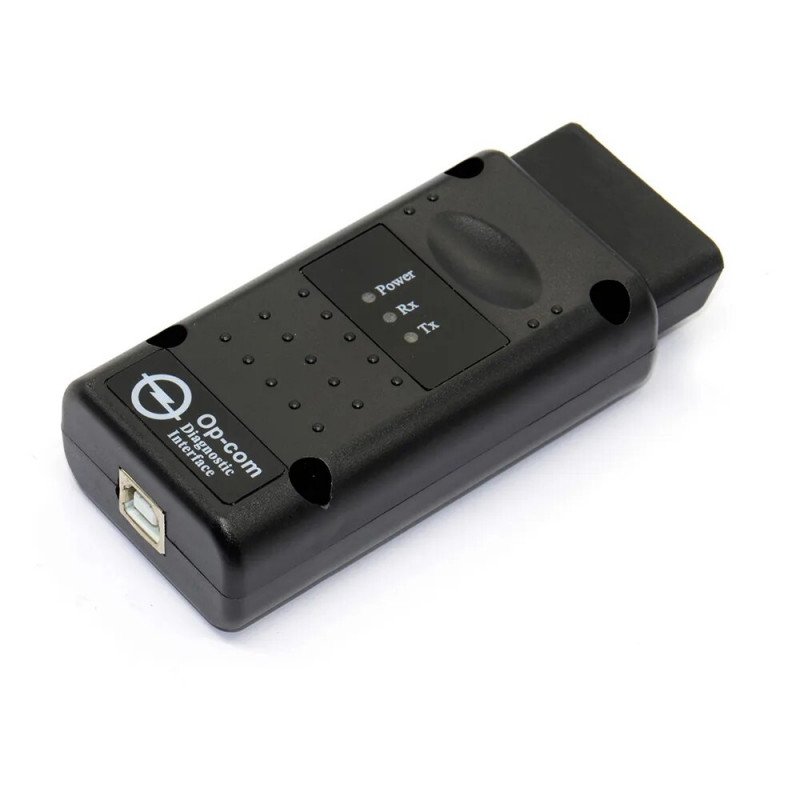

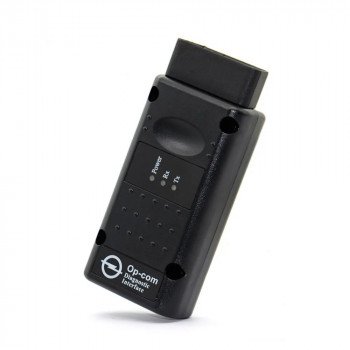

Interface de diagnostic automobile OP-COM

Présentation

L’OP-COM est une interface de diagnostic automobile USB pour PC, conçue pour le diagnostic des véhicules équipés de systèmes de communication OBD, K-Line et CAN-BUS.

Grâce à son architecture basée notamment sur les composants PIC18F458 et FT232RQ, l’interface offre une communication rapide et stable avec les calculateurs du véhicule.

Elle permet d’effectuer de nombreuses opérations de diagnostic : lecture et effacement des défauts, consultation des paramètres en temps réel, tests des actionneurs et, selon le véhicule et le calculateur, certaines opérations de programmation et de codage.

Compatibilité

• Véhicules compatibles : jusqu’aux modèles de l’année 2014

• Compatible avec Windows 7 32 bits et 64 bits

• Connexion USB directe

• Firmware disponible en version V1.95

• Logiciel en anglais

La disponibilité des fonctions dépend du modèle du véhicule, de son année et des calculateurs installés.

Principales fonctions de diagnostic

L’OP-COM permet notamment :

• Lecture des codes défauts (DTC)

• Effacement des codes défauts

• Affichage des informations détaillées sur les défauts

• Consultation des données en temps réel (Live Data)

• Affichage des paramètres des blocs de mesure

• Tests des actionneurs (Output Tests)

• Accès à de nombreux calculateurs du véhicule

• Sauvegarde, copie ou impression des codes défauts

Nombreux calculateurs pris en charge

Selon le véhicule, l’OP-COM peut communiquer avec différents calculateurs, notamment :

• Moteur / ECU

• Boîte de vitesses automatique

• ABS

• Airbag

• Système de refroidissement moteur

• Combiné d’instruments / tableau de bord

• Climatisation électronique

• BCM – Body Control Module

• Et de nombreux autres modules électroniques.

Lecture des données en temps réel

L’interface permet d'afficher simultanément jusqu’à 8 paramètres de mesure.

La vitesse d’affichage dépend du protocole de communication utilisé par le véhicule :

• ISO 9141-2

• KWP2000

• CAN-BUS

Les systèmes CAN-BUS plus récents offrent généralement une communication beaucoup plus rapide que les anciens systèmes utilisant ISO 9141.

Tests des actionneurs

L’OP-COM permet, sur les calculateurs compatibles, de réaliser des tests de sortie (Output Tests) afin de vérifier le fonctionnement de différents composants et actionneurs.

Cette fonction permet notamment d’obtenir un retour sur l’état de la sortie commandée et peut faciliter la recherche d’un composant défaillant.

Protocoles CAN-BUS pris en charge

L’interface prend en charge différents réseaux de communication utilisés par les véhicules :

• HSCAN – High Speed CAN-BUS : 500 kbps

• MSCAN – Medium Speed CAN-BUS : 95 kbps

• SWCAN – Single Wire CAN-BUS : 33,3 kbps

Elle utilise également plusieurs broches du connecteur OBD afin de sélectionner automatiquement le circuit de communication approprié.

Broches utilisées

• Pin 3

• Pin 7

• Pin 8

• Pin 12

Protocoles concernés : ISO 9141, KW81, KW82 et KWP2000.

Pour le CAN-BUS :

• Pin 6 / Pin 14

• Pin 3 / Pin 11

• Pin 1

Fonctions liées à l’antidémarrage et aux clés

Sur les véhicules et calculateurs compatibles, l’OP-COM permet également certaines opérations liées à l’antidémarrage et au verrouillage centralisé.

Il peut notamment permettre :

• Apprentissage de clés pour l’antidémarrage

• Programmation de télécommandes de verrouillage centralisé

• Réinitialisation et programmation de certains éléments liés à l’antidémarrage

• Interventions sur certains calculateurs tels que ECM, BCM et IPC

⚠️ Un code de sécurité véhicule est généralement nécessaire pour ces opérations. Celui-ci peut notamment être indiqué sur le CAR-PASS du véhicule.

Réinitialisation de l’entretien

Selon le modèle et le calculateur, l’OP-COM peut également permettre la réinitialisation de l’indicateur d’entretien sur certains véhicules, notamment :

• Astra-G

• Zafira

• Corsa-C

• Meriva

Codage des airbags

Le logiciel permet également, sur les systèmes compatibles, certaines opérations de codage sur les modules d’airbag, notamment SAB6 et SAB8.

Interface USB haute vitesse

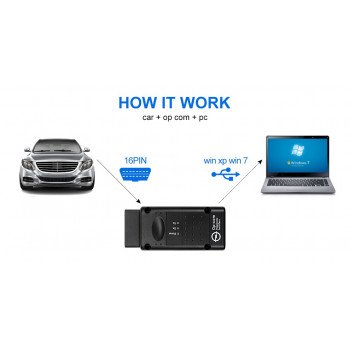

L’OP-COM utilise une connexion USB directe, sans nécessiter de convertisseur série/USB.

Le contrôleur FT232RQ assure la communication entre le PC et l’interface.

La bande passante USB est suffisante pour gérer les communications High-Speed CAN-BUS jusqu’à 500 kbps.

Une solution de diagnostic complète

L’OP-COM constitue une solution de diagnostic particulièrement polyvalente pour les véhicules compatibles.

Il permet d'accéder à de nombreuses fonctions habituellement réservées aux outils de diagnostic professionnels : lecture et effacement des défauts, données en temps réel, tests des actionneurs, accès à différents calculateurs, ainsi que certaines fonctions de programmation et de codage.

⚠️ Important

Les fonctions disponibles peuvent varier en fonction du modèle, de l'année, de la motorisation et du calculateur installé. Certaines fonctions avancées, notamment la programmation des clés, l'antidémarrage ou le codage de certains modules, nécessitent des informations de sécurité du véhicule et ne sont pas disponibles sur tous les modèles.
